Ausarbeitung:
02.08.2016
- Unterschied Fa. Hinners/ Hinxlage
Gege. Hinners:
- 1 x WP 16KW
- Gasleitung vorhanden (zu klein) allerdings kein Spitzenkessel
- 1x Frischwasserstation für Spülmaschiene
Gesamtsumme 25.000€ mitt Puffer jeweils 1000ltr.
( Verteilung Rohrleizung HeizungWRG 3000 € ??? Gasleitung 3600€ (Kalt/Warm Abwasser 6000€)
Gesamtsumme ca. 43000€
was fehlt:
Spitzenkessel 10.000€
Heizkreisverteilung 4fach 5000€ + Einspeisung
- Beheizung der Büro und Produktionsräume
- Beheizung für Spülmaschiene ( unter Vorbehalt)
- keine Beheizung der Wassermenge für Produktion
Gasleitung eigene Auslegung
Fa. ???
Reine Erzeugung
- WP Nibe 30KW, + Gaskessel 28KW
- Puffer 2x1000 Liter.
- Frischwasserstation
Gesamtsumme: 23000€
Was fehlt
- Verteilung nicht ausreichend 3 Module 3000€
- WRG
FA. Hinxlage
- Heizkessel 10000€
- Box 10000€ Heizung
- Warmwasserbox 5000€
- Speicher 5000€
- Verrohrung/Ausdehnung 7500€
- Regelung /Steuer Technik 10000€
Fa. Poll: 24000+ 16500€= 40500€
benötigte Wärmeleistung für FBH : 43kw insgesamt
benötigte Wärmeleistung für Spitze ( 90° ); 70kw ( wenn, nicht über Gaskocher)
Fa. Nachbar: 1 x Wärmepumpe Nibe 30KW Brötje WGB 28.KW Gesamt 60KW
Fa. Hinrichs: 1 x Wärmepumpe 16KW + ohne Heizgerät

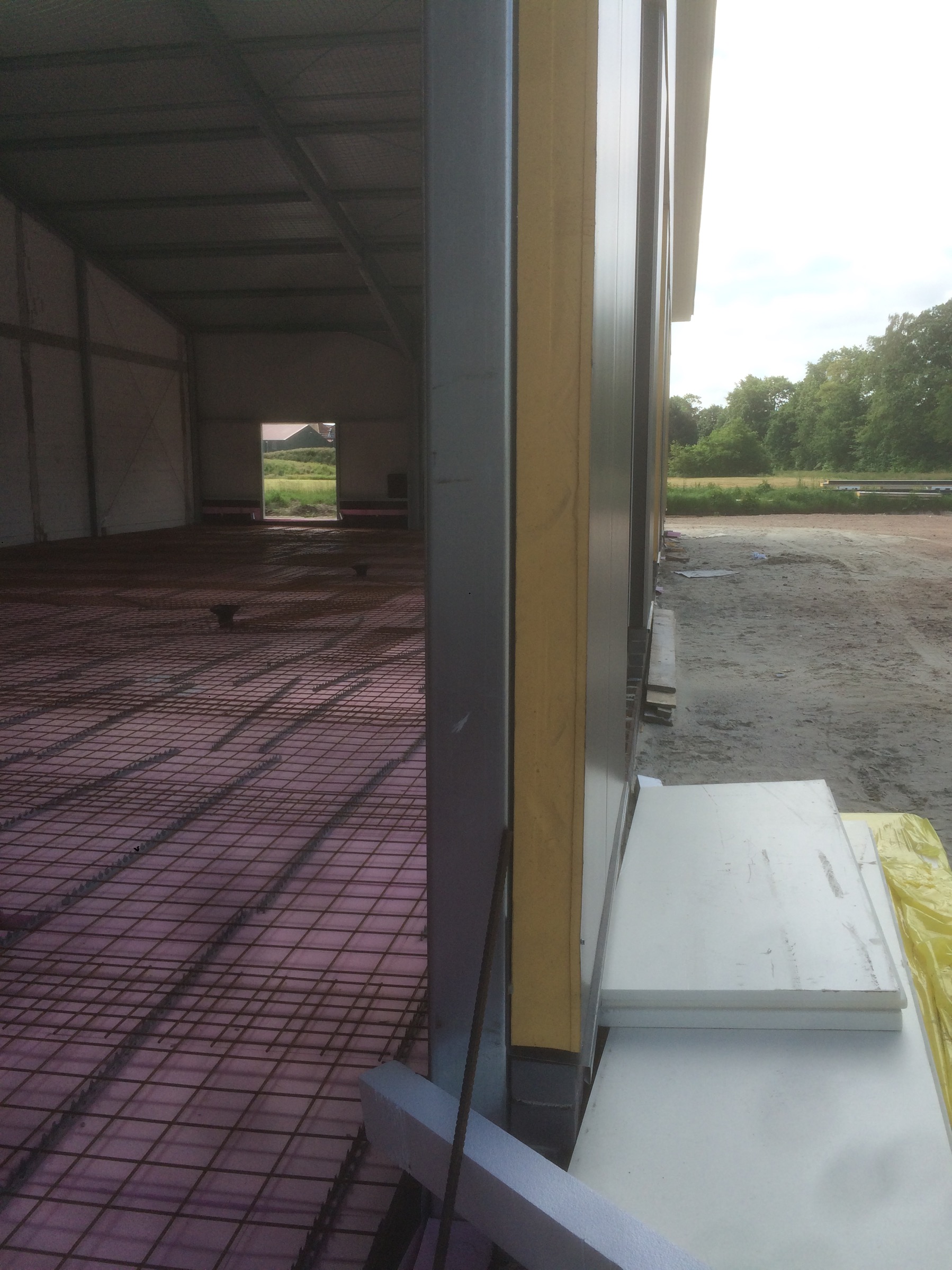

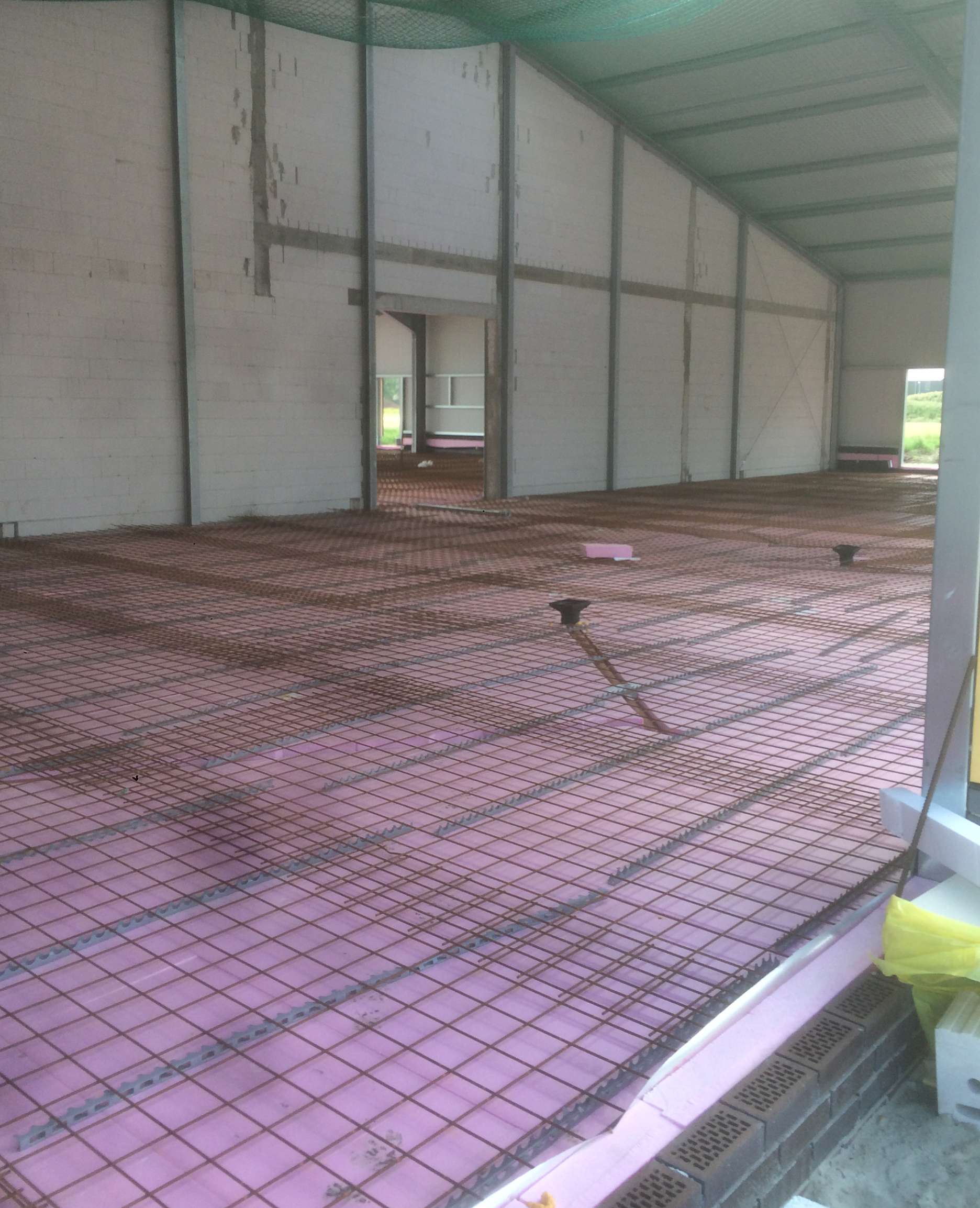

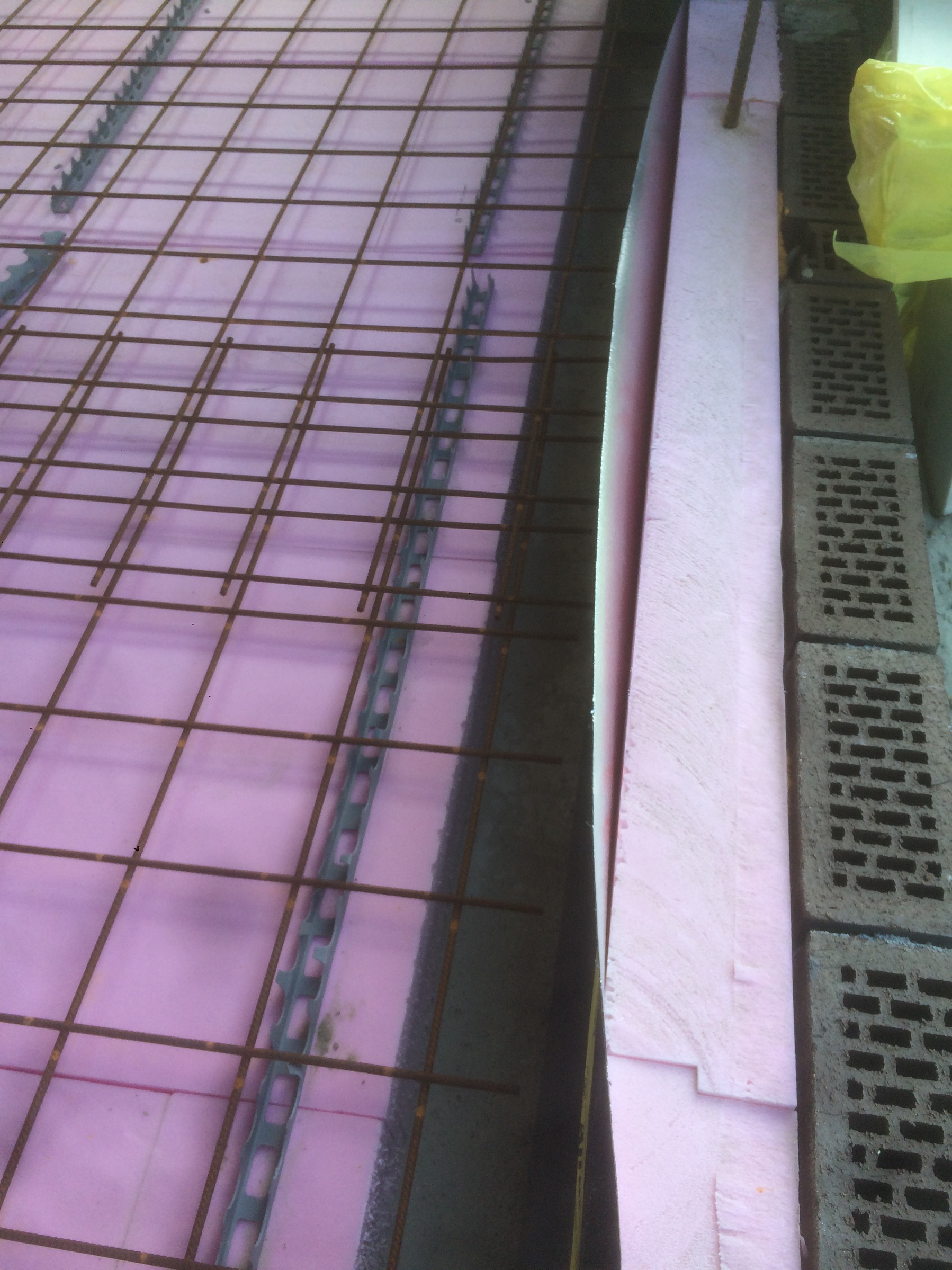

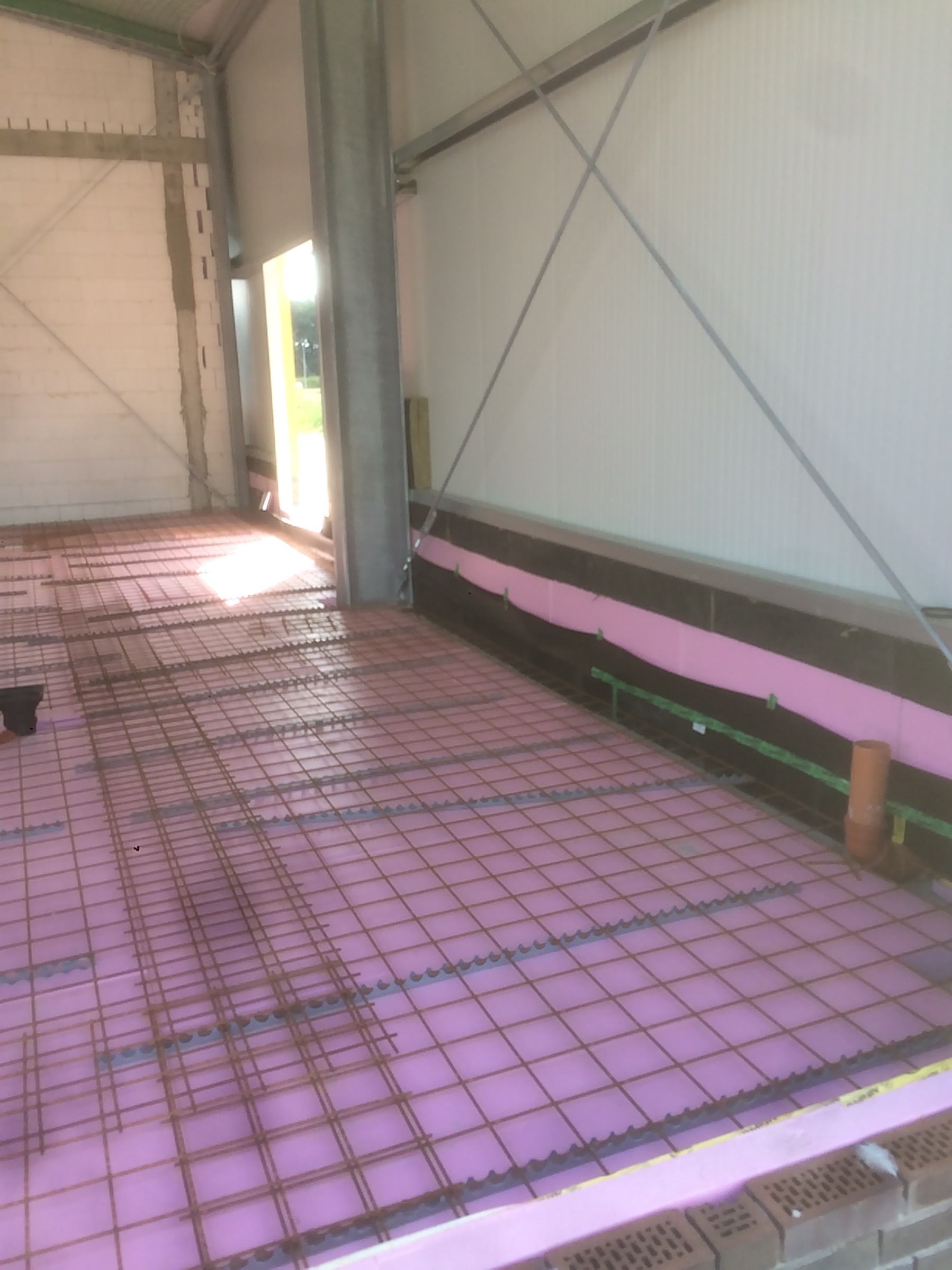

Rohre in Betondecke, Anzahl Querschnitte
- Hockerkocher warm 700ltr.
7Uhr bis 15Uhr muss Vorrätig sein. Nachts 2.30 Uhr wird der Ofen angestellt
800€ Kosten
Spülmaschine Rohr Hochdruckreiniger
Wärmetauscher Backofen Leitungsgröße
3x Leitungen zu den Backöfen Querschnitt ???
- Wasserdosiergerät, Delta, Hobart Datenblatt, Hochdruckreiniger, Wasserntnahme, sanitärTrakt. Zurück
- demnach Wasserentnahme Delta , Handwaschbecken, Spülbecken, Spülbecken, Hobart,
Was fehlt:
- Heizlastberechnung
- verschiedene Zonen
- gibt es eine Überschneidung bei Herstellung Warmwasser zu Verbraucher Wasser
Erzeuger
- Reicht Der Erzeuger Backofen an Wärmeleistung aus ? bzw. 90°C Wasser ist bereitstellbar, welcher Spitzenkessel ( soll mit Strom ausgeglichen werden)
- Ist die WP groß genug ausgelegt für den Heizfall. Laut Angebot nicht ausreichend für Beheizung Halle, sondern für Büru machbar.
- Bereitschaftsverluste Delta ???K
- zusätzlicher Dämmung der Speicher??? da Hochtemperatur
- Bereitstellung von 4 Heizzonen muss gewährleistet( Hochtemperatur 90°C, 2 x Mitteltemperartur 60°C sowie bis 45°, Kaltzone 20-45°
- Leistungsermittlung fehlt, damit Rohrqueschnittsgröße ermittelt
- Speichergröße ??? Wieviel Speicher da 180Kw/h empfoheln 3x1500
Verbraucher
- Wie viel Abnahme muss gewährleistet werden 90°C ( Warmwasser für Herstellung Vollkornbrot
- Da verschiedene Wassermengen und Leistungen erforderlich sind, wo ist Trennsystem für verschiedene Wasserezegung (Korbwaschmaschiene., Verbrühschutz!!)
- Auslegung Wärmetauscher muss überprüft werden Hochtemperatur 90°C
- Heizkreisverteilung ist unser größtes Problem. Es fehlt die Auslegung und Dimensionierung! Im Angebot ist für
____EG 8fach Verteiler 1 x Rohr 20x2, 4000m. 500m Rohr auf einen Kreis, viel zu klein ausgelegt!!
____OG 8fach Verteiler 2x ??? Rohr 16x2 190m² 950m zu groß ausgelegt!!
- Wer berechnet die Heizkreisauslegung? da hier keine gleichmäßige Wärmeverteilung garantiert werden kann
- Es gibt keine unterschiedlichen Heizkreiszonen
- Wieviele Heizkreise (Pumpengreuppe) gibt es
Invest
+ Speicher können abgezogen werden. Summe: 2000€
+ Wärmetauschergröße ist wenn überhaupt nur für den Mittelerem Temp.bereich ausgelegt. Unter Vorbehalt, die Größe muss geprüft werden!!! : 2663€
- Erzeuger Größe Auslegung nicht ausreichend bei Fa. Hinners, WP zu klein, Spitzenkessel fehlt, Summe: 5000€
- FBH zu klein oder nicht für die Gesamtfläche: ca. 30.000€ wenn komplett verlegt werden soll
- Einen bzw. zwei zusätzliche Heizkreise: 2000€
- 1 x neuer Wärmetauscher den mittleren Temp.bereich : 2000€
- Steuer- Regelungstechnik ???
ohne WRG
Hinxlage
Speicher ohne wirkliche gute Isolierung
- 3 x 1000ltr. : 3000€
-1 x 5000ltr. : 5000€
- 1 x 1000ltr. : 1000€
Verteilung
- 4 Heizkreisen, 1 Erzeuger WP, 1 x Erzeuger Spitzenkessel :Hydraulik box: 15000€
- Druckhaltung Entgasung, Verrohrung: 25000€
Steuer- Regelungstechnik: 15000€
